Semaine du 27/02/23

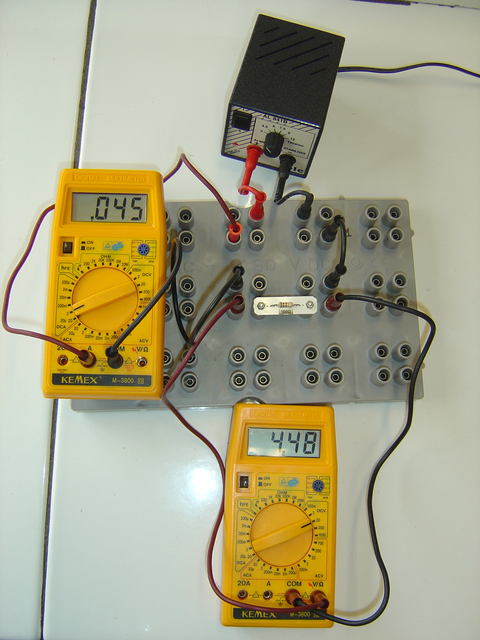

0. Faire le schéma du circuit avec les 2 appareils de mesure.

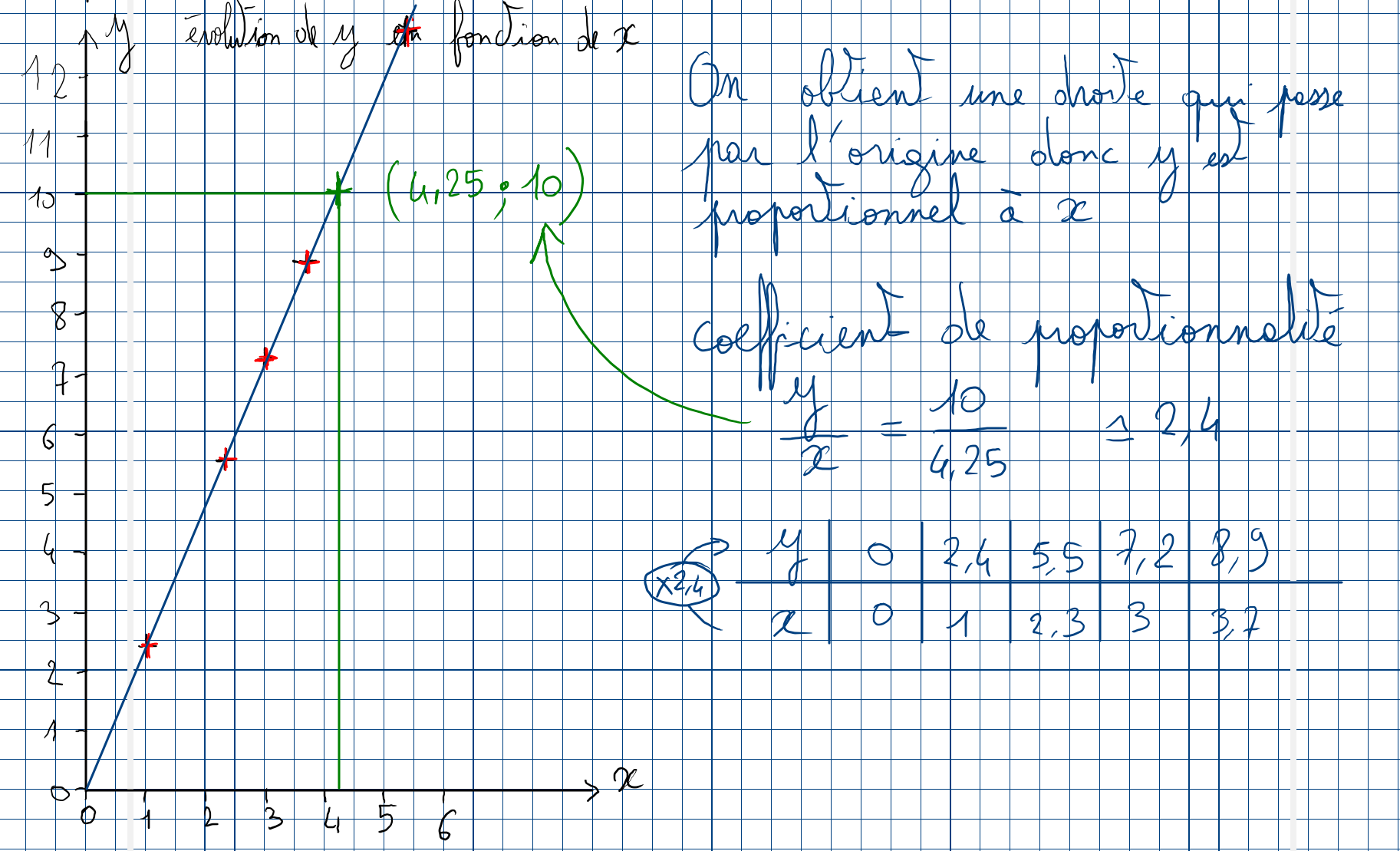

1. Tracer le graphique U en fonction de I.

- U en ordonnée (1cm pour 1V)

- I en abscisse (1cm pour 0,01A)

2. Que constate-t-on ? Que peut-on en déduire ?

3. Calculer le coefficient de proportionnalité après avoir placé un point sur la droite et après avoir trouvé ses coordonnées.

4. Que peut-on dire de ce coefficient de proportionnalité ?

II. La loi d'Ohm

1. La loi d'Ohm et les dipôles ohmiques

TP sur la loi d'ohm

La tension U aux bornes d'un dipôle ohmique est proportionnelle à l'intensité I du courant dans ce dipôle.

$U = R \times I$

U : tension en volt (V)

I : intensité en ampère (A)

R : valeur de la résistance en ohm ($\Omega$)

Exercices pour manipuler la loi d'ohm
