Correction
Exercice 1

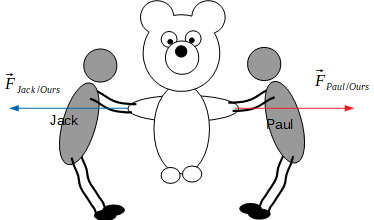

1. ${\vec F}_{jack/ours}$:
Point d’application : point de contact ours/Jack
Direction : presque horizontale / le long des bras
sens : vers la gauche/vers Jack
valeur : 3N
Si la valeur est de 3N et que 1cm représente 1N, alors la flèche doit faire 3cm.
2.${\vec F}_{Paul/ours}$ :
Point d’application : point de contact ours/Paul
Direction : presque horizontale / le long des bras
sens : vers la droite/vers Paul
valeur : 3N car l’ours est en équilibre, les forces se compensent
Si la valeur est de 3N et que 1cm représente 1N, alors la flèche doit faire 3cm.
Remarque : on aurait pu représenter la force exercée par la Terre sur l’Ours.
Exercice 2
1.${\vec F}_{Terre/Masse}$ :
Point d’application : centre de gravité de la masse
Direction : verticale
sens : vers l e bas
valeur : 5 N
| 5N | ?cm |
| 2N | 1cm |
5 x 1 /2 = 2,5cm
La flèche a une longueur de 2,5cm
2 .${\vec F}_{Ressort/Masse}$ :
Point d’application : point de contact ressort/masse
Direction : verticale
sens : vers l e haut
valeur : 5 N car la masse est en équilibre, elle est autant tirée vers le haut que vers le bas.
La flèche a une longueur de 2,5cm
3.
Si on tire le ressort vers le bas, la force exercée par le ressort sur la masse devient plus grande que quand il est à l’équilibre.
La masse n’est plus à l’équilibre et va partir vers le haut.
Exercice 3

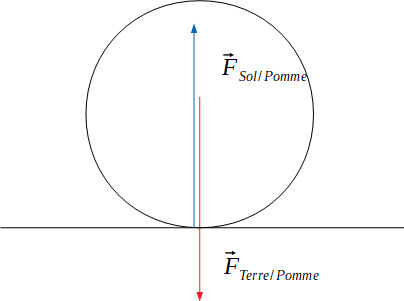

1. ${\vec F}_{Terre/Pomme}$
Point d’application : centre de gravité de la pomme
Direction : verticale
sens : vers l e bas
valeur : 1, 5 N
| 1,5N | ?cm |
| 0,5N | 1cm |
1,5 x 1 / 0,5 = 3 cm
La flèche a une longueur de 3 cm
2.${\vec F}_{Sol/Pomme}$ :
Point d’application : point de contact Sol /P omme
Direction : verticale
sens : vers l e haut
valeur : 1,5 N car l a pomme est en équilibre, les forces se compensent
