27/11/2023

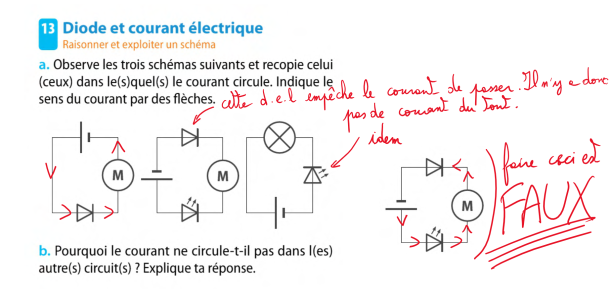

Ex 13 p 151

Ex 14 p 151

a. b.

c. La lampe L1 est court-circuitée car on a relié ses 2 bornes par un fil.

Ex 18 p 152

a.

- LED

- interrupteur

- pile

- fils

b.

Un isolant est un matériau qui ne laisse pas passer le courant électrique.

Un conducteur est un matériau qui laisse passer le courant électrique.

1. Schématiser un circuit permettant de savoir si un matériau est conducteur ou isolant.

2. Expliquer son fonctionnement (si le matériau est conducteur…)

3. Réaliser le circuit et compléter le tableau :

Chapitre IXc : conducteur ou isolant ?

TP Virtuel

TP Conducteur isolant (pour les absents)

I. Qu'est ce qu'un isolant électrique ?

Un isolant est un matériau qui ne laisse pas passer le courant électrique.

Exemple : eau (pure, pas celle du robinet), les plastiques (polystyrène, PVC, polyéthylène …), bois, verre, carton …

Un conducteur est un matériau qui laisse passer le courant électrique.

Exemple : les métaux (fer, acier, or, argent, …), eau salée, carbone (graphite)

II. Comment savoir si un matériau est un isolant ou un conducteur ?

Si la lampe brille, alors le matériau est conducteur sinon c'est un isolant.

Avec du carton

avec de l'eau salée

ATTENTION : un matériau peut être isolant dans certaines conditions et conducteur dans d'autres.
